Projektion von XY-Graphen

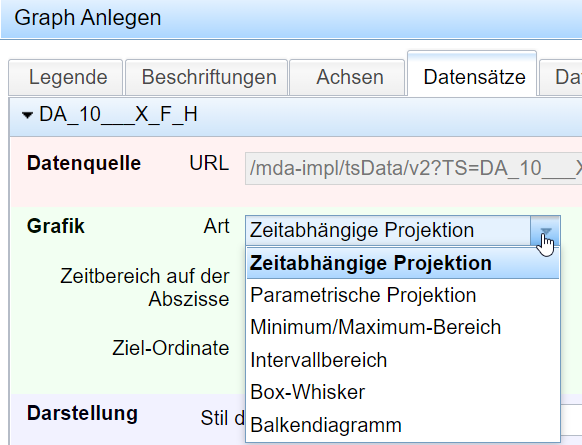

Erstellt man mit Hilfe des Werkzeugtoos einen zeitabhängigen Graphen, kann im Tab Datensätze für jeden Datensatz im Bereich "Grafik" die Art der Projektion gewählt werden.

Zeitabhängige Projektion

Mittels zeitabhängiger Graphen können ein oder mehrere Zeitreihen über eine Zeitachse aufgetragen werden. Der angezeigte Datumsbereich ist an die Druckvorlage gekoppelt, wodurch der Zeitbereich mehrerer Graphen gemeinsam gesteuert werden kann. Hier ein Beispiel für eine Zeitabhängige Projektion:

Parametrische Projektion

Bei der parametrische Projektion ist die Abszisse eine Wertachse. Für jeden Datenpunkt werden neben dem Zeitstempel zwei Datenwerte erwartet. Auf deren Basis wird eine parametrische Kurvendarstellung gegen die beiden Wertachsen gezeichnet.

Zum Erstellen eines Parameterischen Graphs kann auch das Icon verwendet werden

Die Auswahl eines parametrischen Datensatzes aus der WISKI-Datenbank sieht folgendermaßen aus:

Minimum/Maximum-Bereich

Beim Minimum/Maximum-Bereich werden für jeden Datenpunkt neben dem Zeitstempel zwei Datenwerte erwartet. Dadurch ergeben sich zwei Kurven. Die Fläche dazwischen wird in der gewählten Füllfarbe gezeichnet.

Intervallbereich

Der Intervallbereich funktioniert grundsätzlich analog, nur dass hier drei Datenwerte erwartet werden. Diese sind von der Idee her Minimum, Mittelwert, und Maximum einer Datenquelle.

Box-Whisker-Diagramme

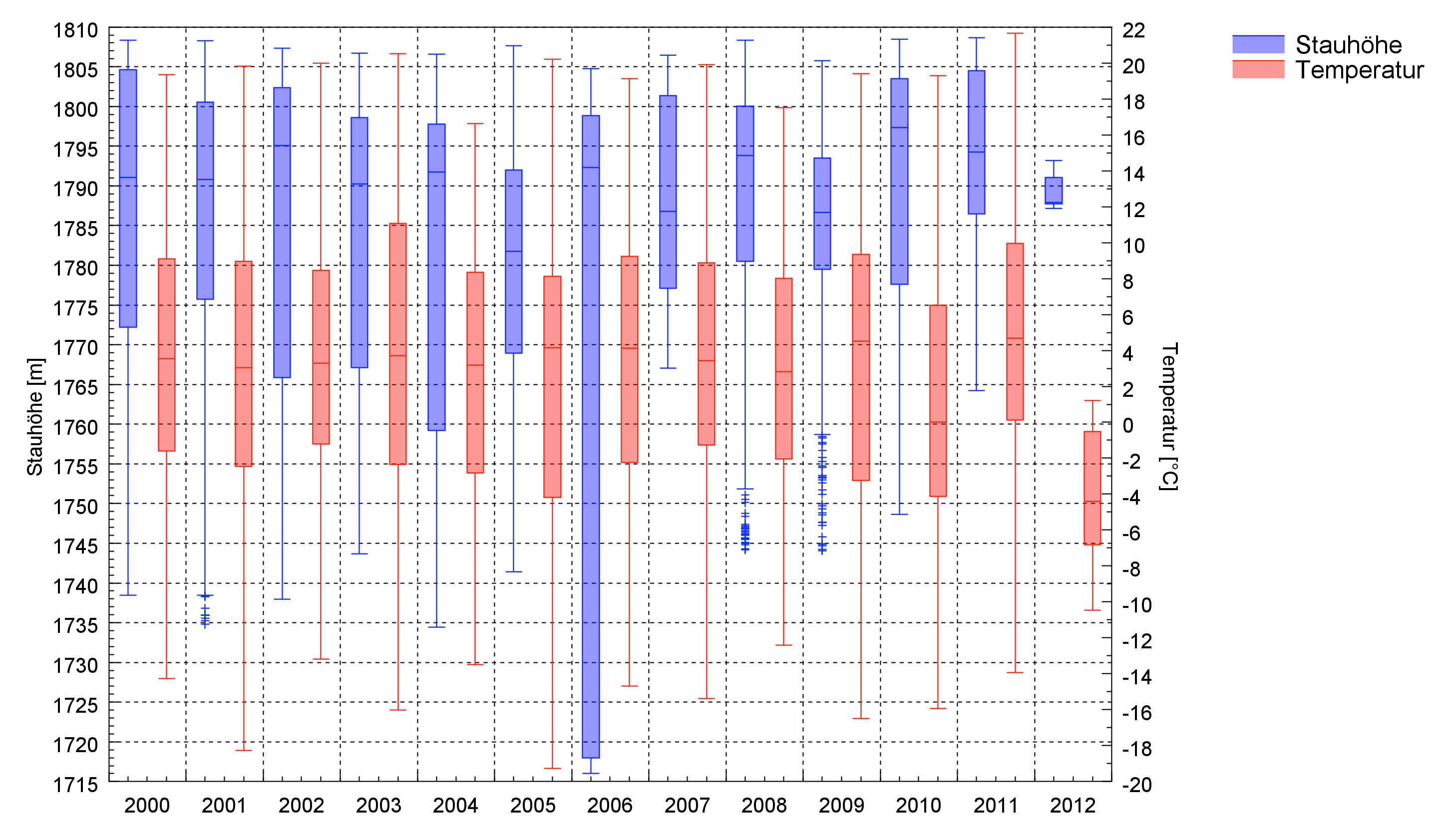

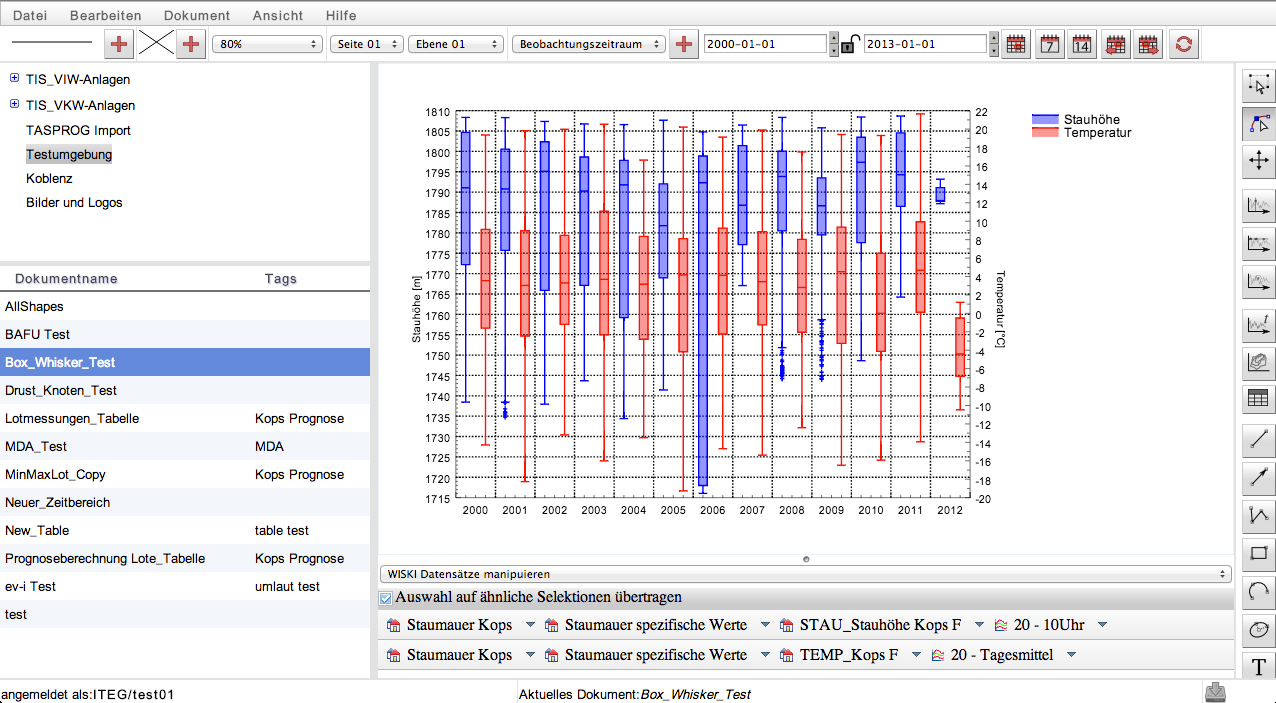

Box-Whisker-Darstellung zweier Datensätze mit verschiedener physikalischer Einheit, wie unten dargestellt:

Zusätzliche Ordinate

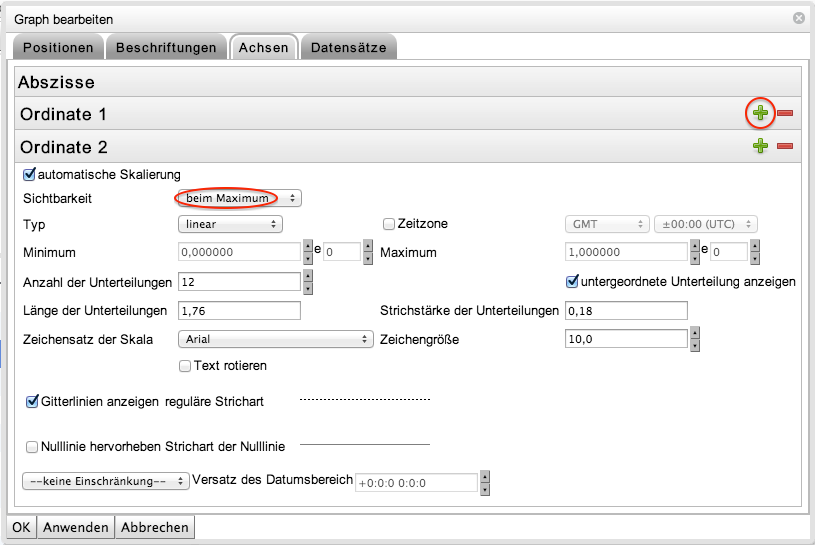

Um mehrere verschiedene Datentypen darzustellen, ist das Hinzufügen einer weiteren Ordinate nötig, wobei die Sichtbarkeit "beim Maximum" zu wählen ist:

Erster Datensatz

Der erste Datensatz soll eine Box-Whisker-Darstellung mit Jahres-Perzentilen und Jahresmaxima/-minima darstellen, welche jeweils am 1. April dargestellt werden soll.

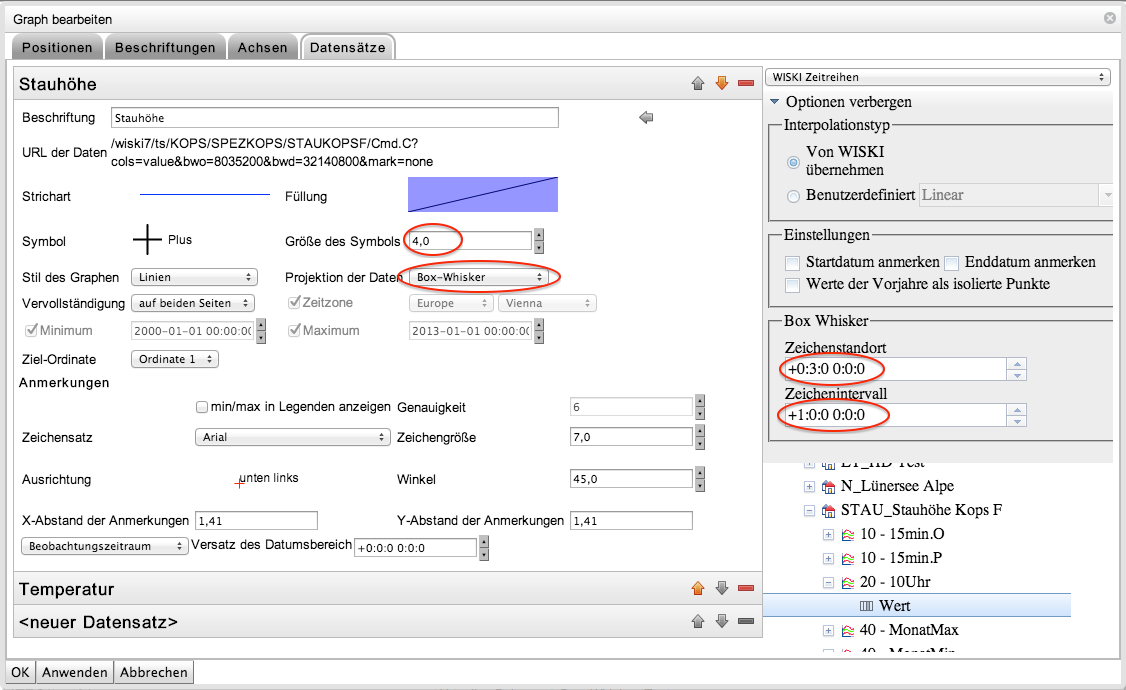

Dazu wird als Projektion "Box-Whisker" und unter den Datensatzoptionen/Box-Whisker ein Zeichenintervall von 1:0:0 0:0:0 (1 Jahr) und ein Zeichenstandort 0:3:0 0:0:0 (3 Monate nach Jahresbeginn) gewählt:

Zweiter Datensatz

Der zweite Datensatz soll eine Box-Whisker-Darstellung mit Jahres-Perzentilen und Jahresmaxima/-minima darstellen, welche jeweils am 1. Oktober auf der zweiten Ordinate dargestellt werden soll.

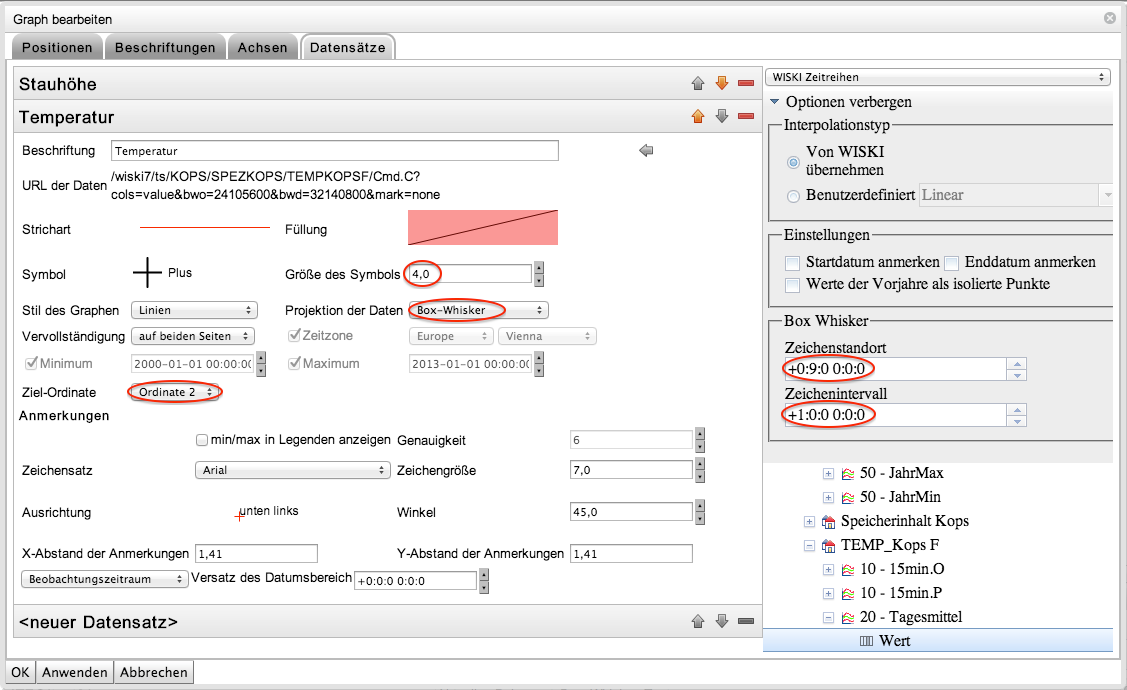

Dazu wird als Projektion "Box-Whisker" und unter den Datensatzoptionen/Box-Whisker ein Zeichenintervall von 1:0:0 0:0:0 (1 Jahr) und ein Zeichenstandort 0:9:0 0:0:0 (9 Monate nach Jahresbeginn) gewählt und die 2. Ordinate selektiert:

Hochauflösendes Resultat

Balkendiagramme

Bei den Balkendiagrammen können die Werte mehrerer Datensätze um ihre (gemeinsamen) Zeitstempel gruppiert dargestellt werden.

Isometrische Darstellung

TISGraph unterstützt isometrische Darstellungen wie in der Abbildung gezeigt und zwar in der hier gezeigten sowie als Schrägrissdarstellung in einer halb-dreidimensionalen Variante.
